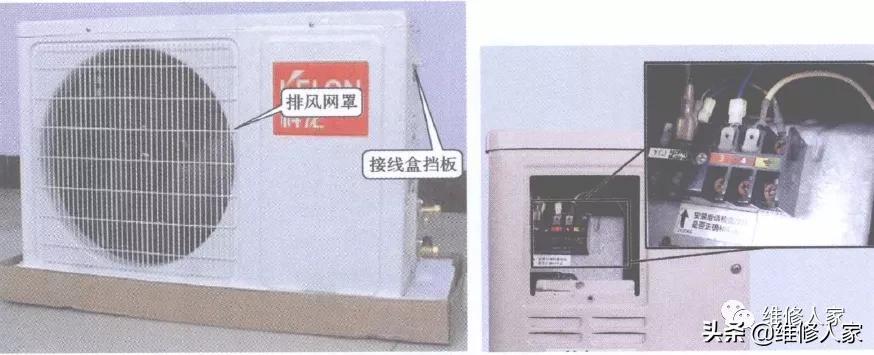

下图所示为分体壁挂式空调器室外机的基本外形，室外机外壳正面的出风口处装 有排风网罩。分体壁挂式空调器室外机的接线盒位于机器的侧面，从室内机引出的连接电缆就是 连接到室外机的接线盒上，卸下挡板后，为可以看到室外机的接线盒，如图所示。

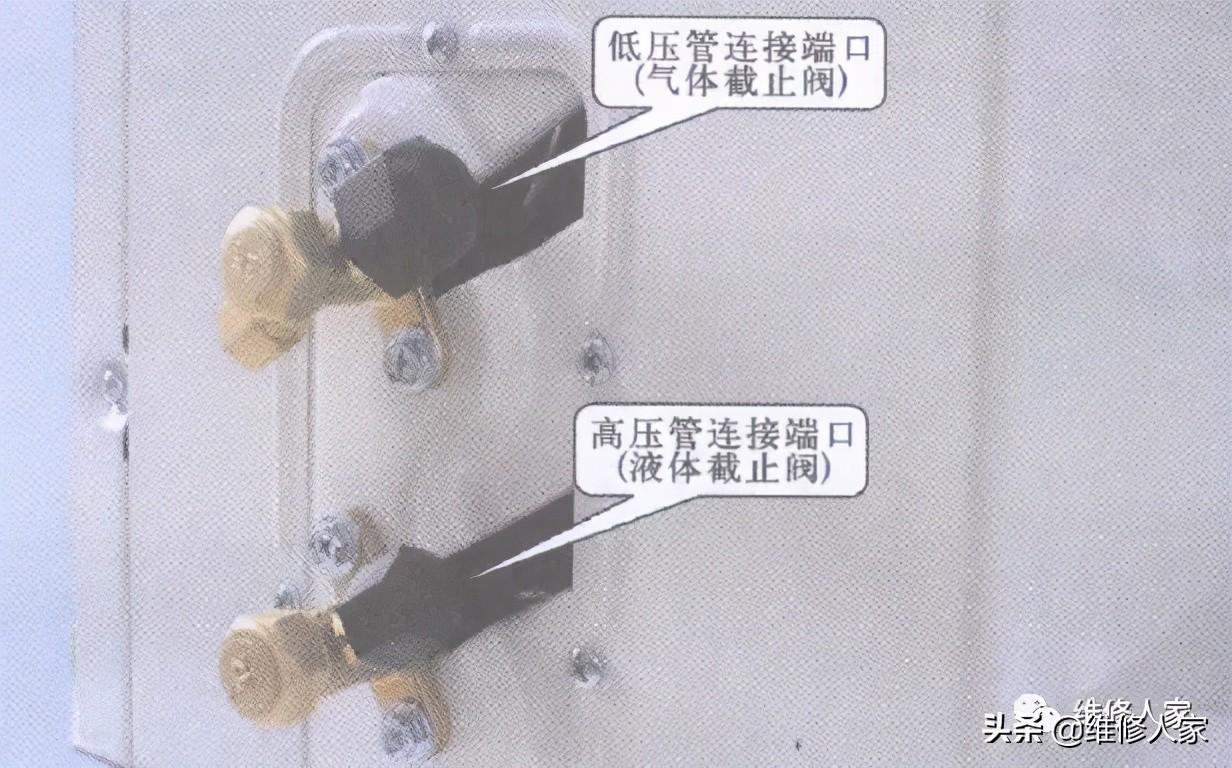

室外机与室内机管路的接口位于室外机侧面接线盒的下方，具体位置如下图所示。

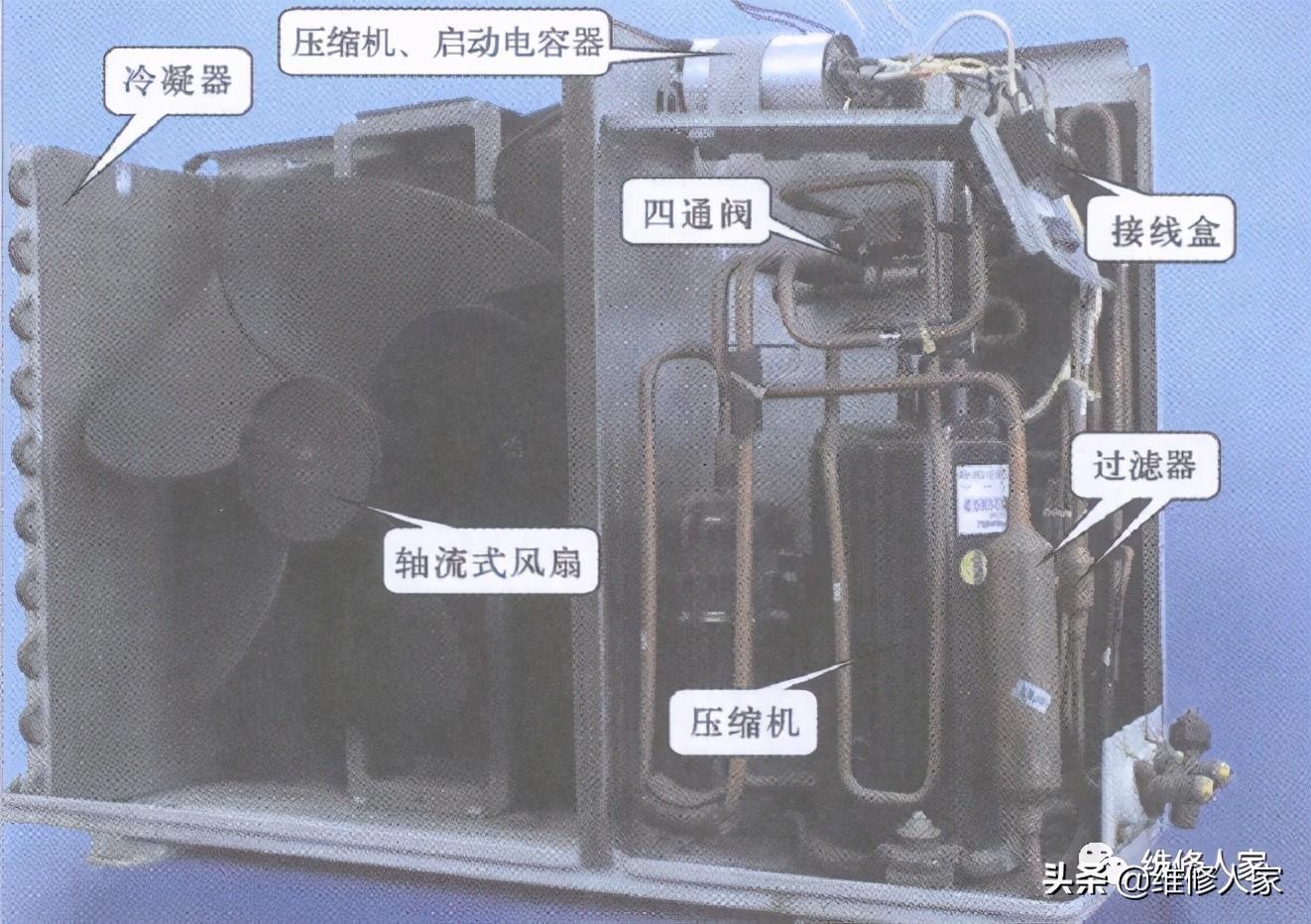

将室外机的机壳打开后，可以看到其内部结构，如下图所示。室外机主要由轴流式风扇、压缩机、冷凝器、启动电容器、电磁四通换向阀（简称四通阀）及干燥过滤器等部分构成。

1、轴流风扇

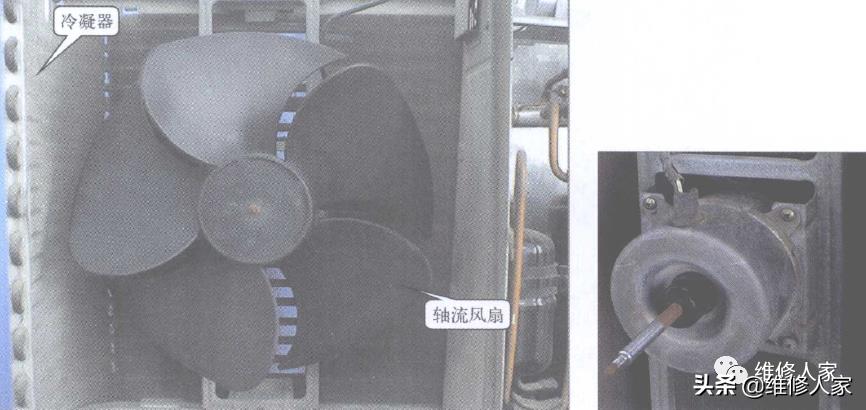

与室内机的风扇不同，分体壁挂式空调器室外机所采用的风扇为轴流式风扇，轴流式风扇多采用铝材压制或ABS塑料注塑而成，扇叶多为3片、4片或5片。轴流式风扇安装在冷凝器的内侧，室外空气从室外机两侧的百叶窗吸入，经轴流式风扇吹向冷凝器，携带冷凝器的热量送出机外。

下图右边所示为轴流风扇的驱动电机。轴流风扇的特点是风量大、压头低，其主要作用是加速冷凝器的冷却。

2、压缩机

压缩机是分体壁挂式空调器中完成制冷循环或制热循环的核心部件，它通过改变制冷剂的温度和压力，从而使其物理状态发生变化，然后再通过热交换过程实现制热或制冷。

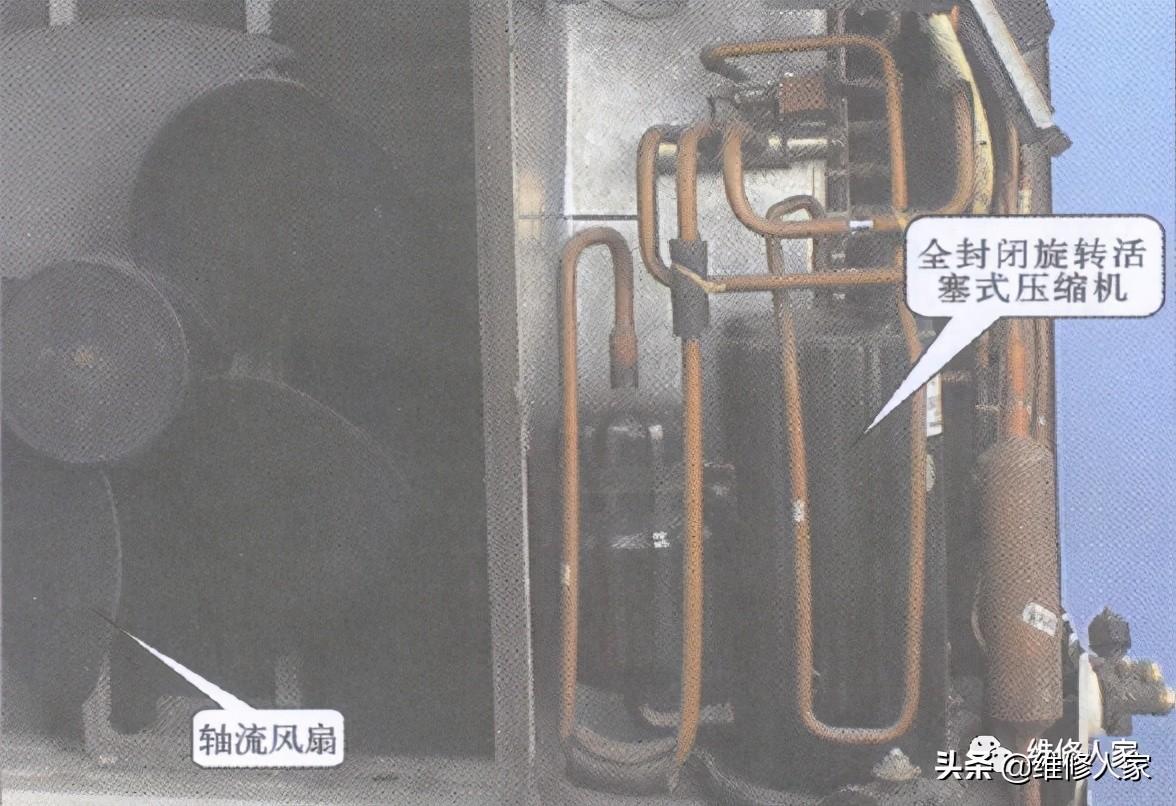

分体壁挂式空调器所使用的压缩机一般可以分为全封闭往复活塞式、全封闭旋转活塞式和涡旋式3种。下图所示为全封闭旋转活塞式压缩机的实际结构。

3、冷凝器

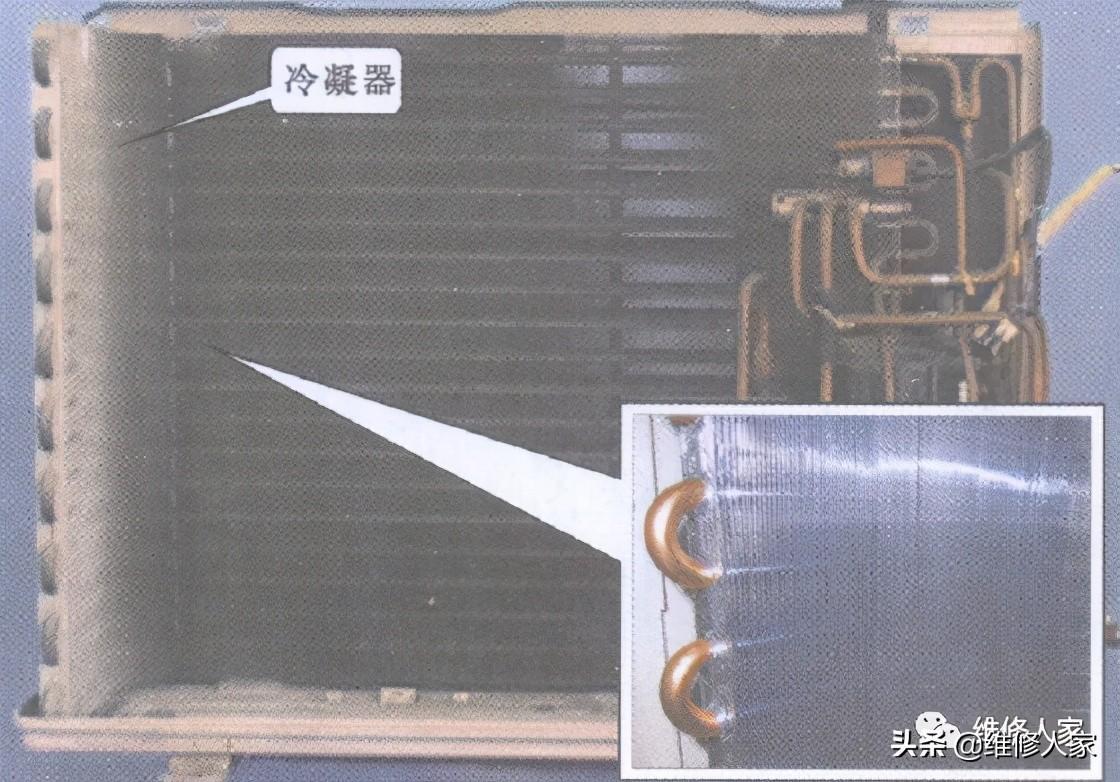

分体壁挂式空调器室外机的冷凝器，如下图所示。

4、启动电容器

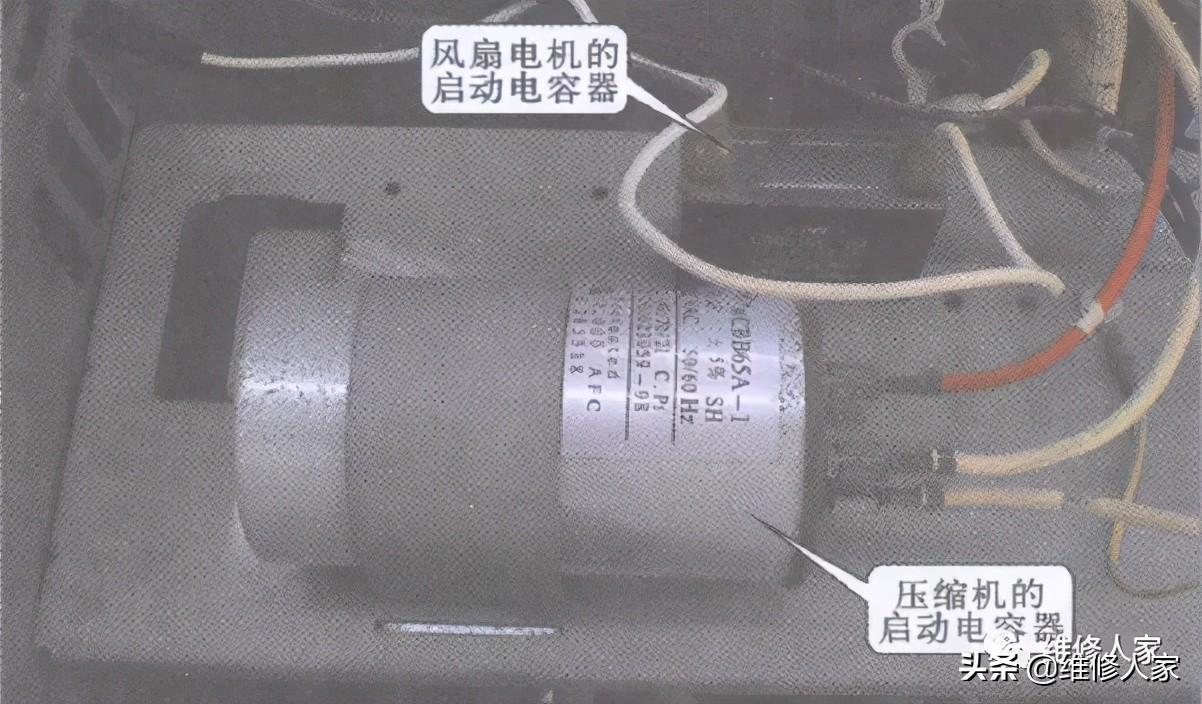

如下图所示，分体壁挂式空调器室外机中的压缩机设有两个启动电容器，即压缩机的启动电容器和轴流风扇的启动电容器。

5、电磁四通换向阀

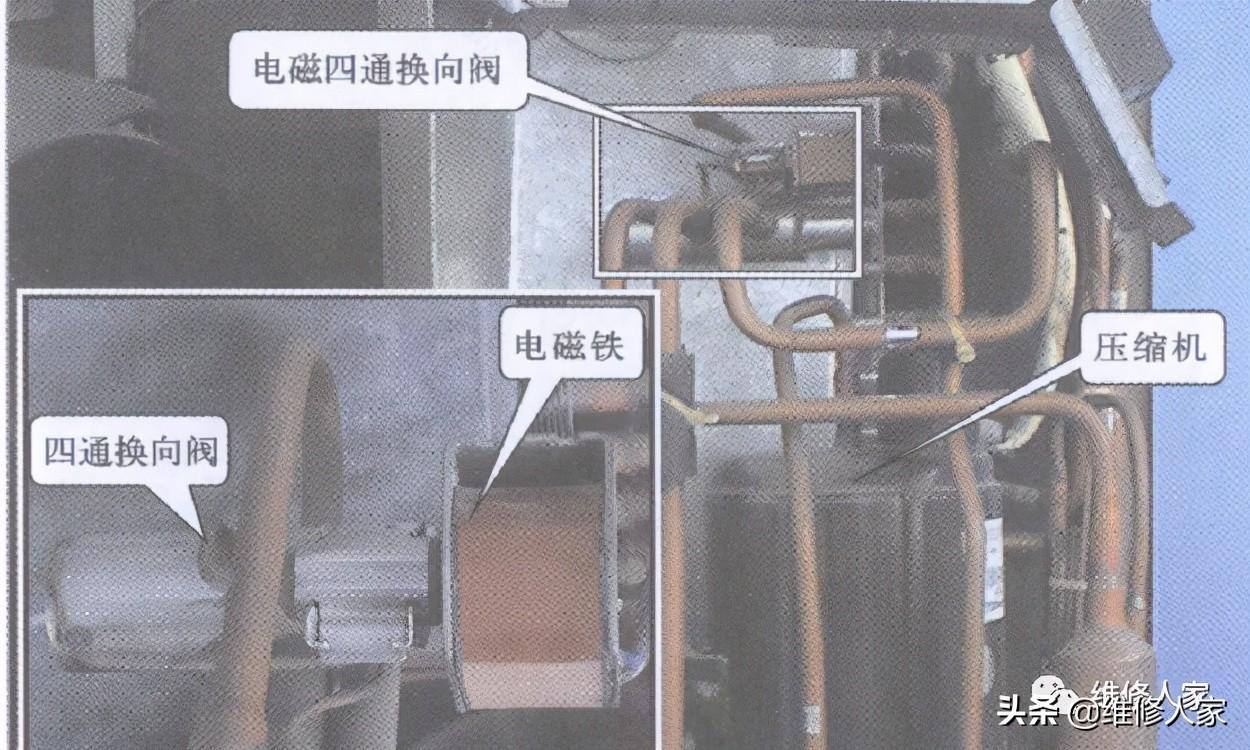

冷暖型分体壁挂式空调器的室外机中都安装有一个电磁四通换向阀，如下图所示。

6、毛细管

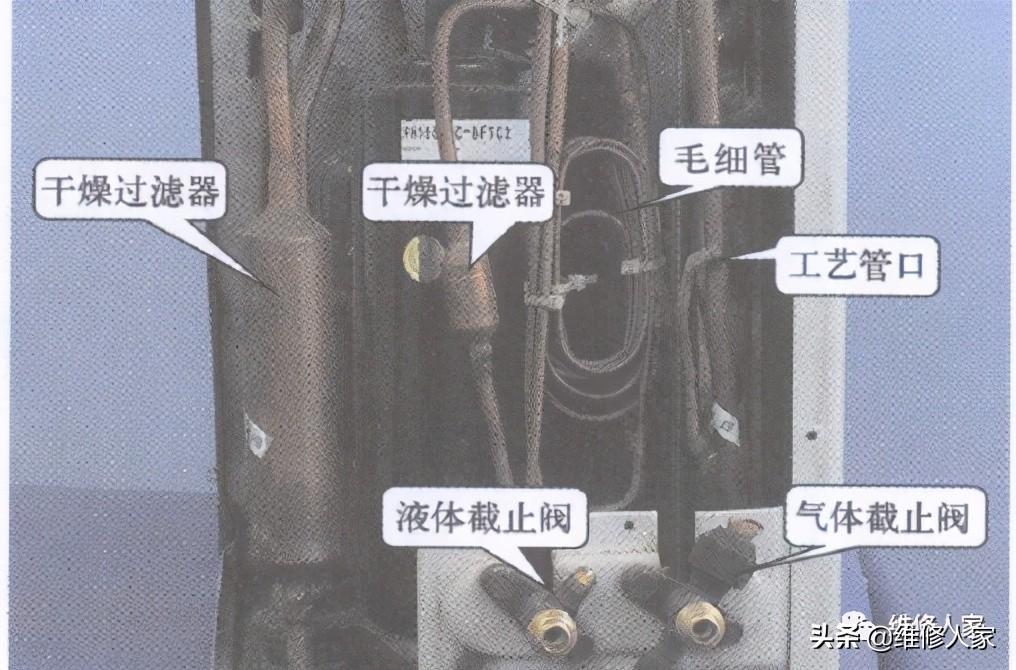

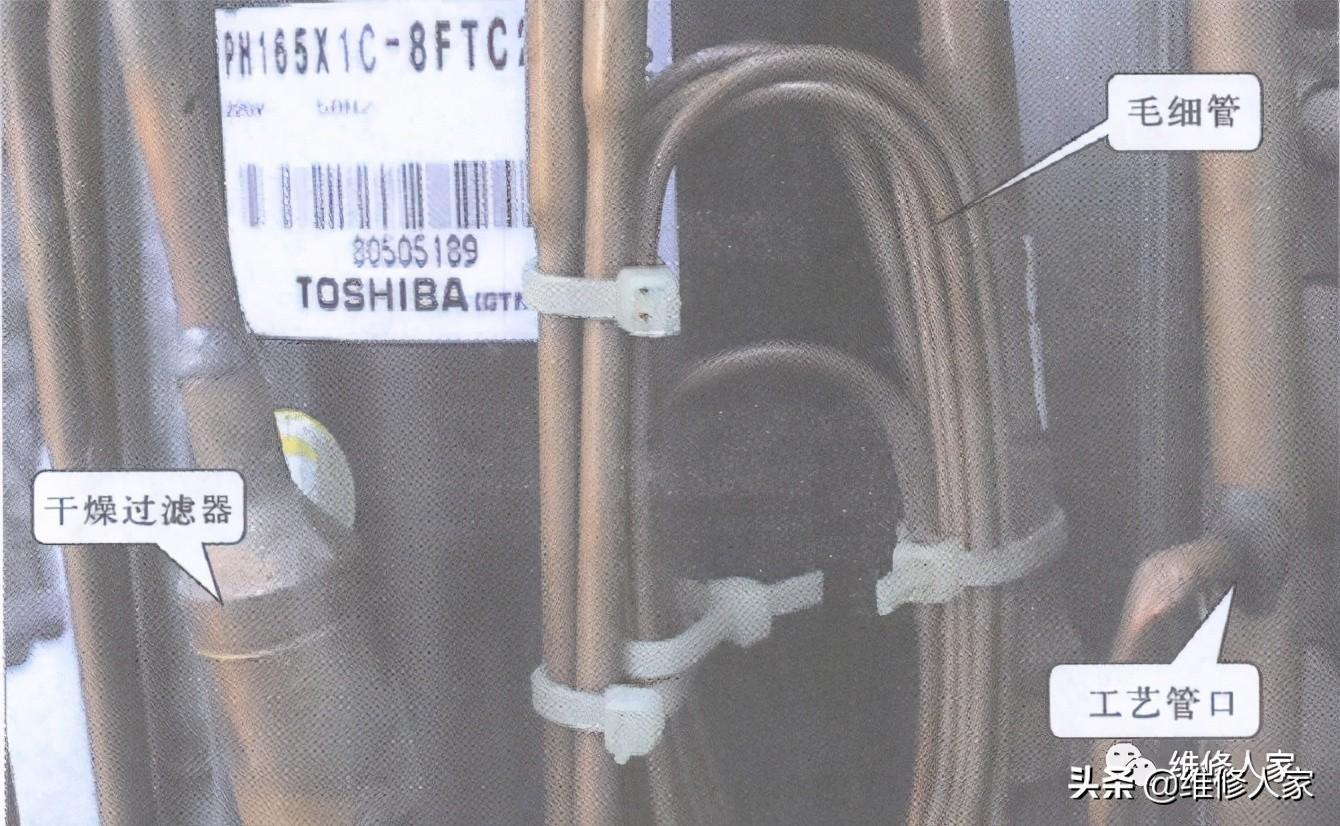

毛细管是制冷系统中的重要部件之一，它是一段又细又长的铜管，盘曲在室外机中，如图所示。毛细管是制冷系统中的节流装置，由于其细而长，所以对制冷剂有阻力，一方面可使制冷剂降低压力，另一方面又可在一定范围内限制流量。当分体壁挂式空调器停止运转后，毛细管可起到均压作用，使高、低压压力趋向平衡，便于下次启动。

7、干燥过滤器

干燥过滤器是分体壁挂式空调器制冷系统中的辅助部件之一，它位于冷凝器和毛细管之间，其外形如下图所示。

8、单向阀

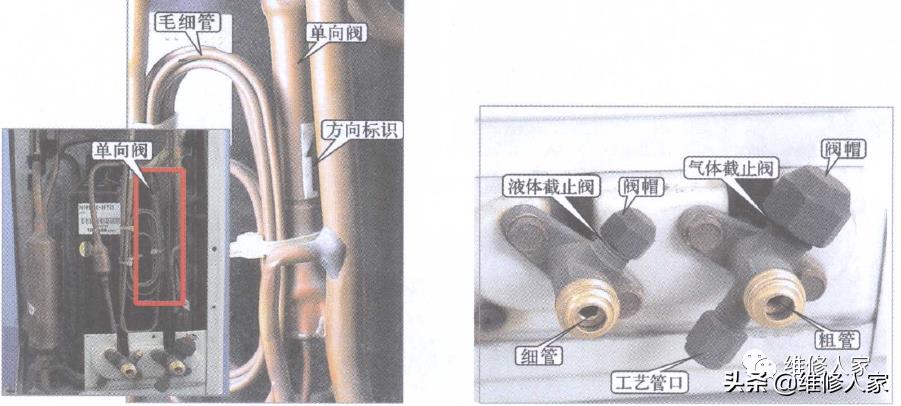

如下图所示，单向阀主要用在冷暖型分体壁挂式空调器中，它具有单向导通，反向截止的特点，主要用于控制制冷剂的流向。通常，在单向阀的壳体上标注有制冷剂的流动方向，更换时不要将方向接反。

9、截止阀

截止阀是分体壁挂式空调器制冷系统中的辅助部件之一，为了安装和检修方便，分体壁挂式空调器在室外机的气管和液管的连接端口上各安装了一个截止阀。这是一种管路闭合阀，其结构如图所示。
